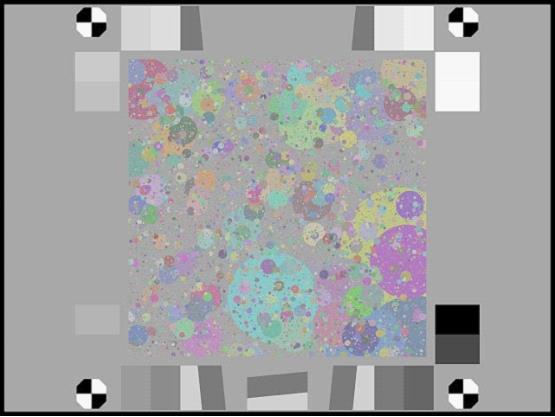

颜色溢出(枯叶)测试图

颜色溢出测试卡(枯叶测试卡的一个变种)用于测量纹理的锐度比旧的枯叶测试卡有几个优势。主要特点:

• 它与传统的枯叶测试卡不同，中心区域的硬币图案几乎是完全尺度不变的，这提高了MTF测量的准确性和鲁棒性，因此它们与原始图像的其他方法(如倾斜边缘)有很好的相关性(没有不均匀或非线性处理)。
• 最大对比度范围是3:1，在CPIQ阶段3草案纹理模糊米制草案规范要求。
• 它更加统一，也就是说。，比其他枯叶图更具有移位不变性。
• 它包含倾斜的边缘(2:1和4:1对比度)，便于与枯叶测试卡进行比较。
• 枯叶测试卡左右的灰度区域与枯叶测试卡具有相同的平均密度，可以利用McElvain等技术对其进行有效的噪声PSD去除。
• 包括注册标记和16个灰度补丁。用于创建灰度补丁的线性级别是0到255，步骤17(与即将发布的ISO 12233标准草案中的西门子星图相同)。
