ISO12233:2014 eSFR分辨率测试卡

E-SFR图是ISO标准文件第6.1节和附件c所示的低对比度边缘SFR (E-SFR)测试图的实现。该图有三个版本:

• 标准版：基础的功能


• 增强版：增加了额外的正方形、楔形和色彩图案


• 扩展版：类似于增强版，只是扩展到16:9，适用于高清电影和电影

目前我们都是喷墨打印制作eSFR分辨率测试卡，增强版本是照相模式打印。所有Sine Image的ISO12233:2014 eSFR分辨率测试卡是完全符合ISO标准的。Imatest的eSFR ISO模块提供高度自动支持检测分析测试卡。


详情

标准版

这个图的长宽比为3:2，是一个“简单”的图标准的实施。对于大多数工作，我们推荐增强型或扩展型图表，它们有额外的边缘用于测量图像边界附近的性能，以及双曲楔和色块(在技术允许的情况下)。这些图表完全符合标准。

Imatest标准ISO 12233:2014 E-SFR图与ISO标准文件第6.1节和附件C所示的低对比度E-SFR测试图非常相似，只是有一些差异，所有这些都完全符合ISO标准。

• 使用20 patch OECF灰度模式*代替16 patch版本。
• 正方形中心的焦点图案为矩形(增加MTF测量面积)，旨在减少自动边缘检测的干扰。
• 有四个注册标志，而不是三个，以方便自动区域检测。(投影变换需要四个特征。)
• 在左下角的配准标记之上还有一个标记用于检测图表的方向。

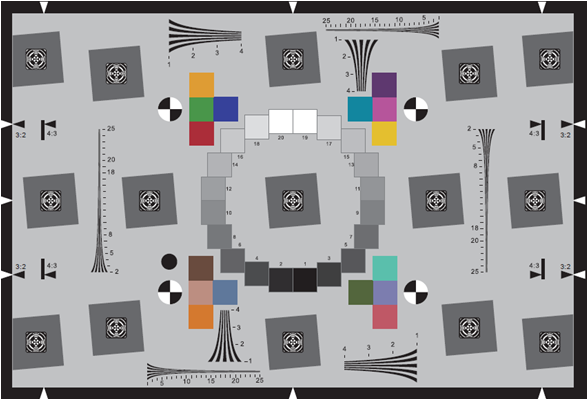

增强版

Imatest增效版ISO 12233:2014 E-SFR图具备了标准图的所有特征，保持了3:2的展弦比，增加了6个倾斜的正方形用于测量图像边界附近的性能，增加了双曲线楔块用于视觉分析或使用Imatest楔块模块进行分析。当使用允许颜色的技术生产时，它还有16个色块。由于这些添加位于图表中标准没有涵盖的区域，因此不影响对标准的遵从性。

Imatest图表与标准中所示图表的区别如下。即使有这些差异，Imatest图表也完全符合标准。

• 使用20 patch OECF灰度模式*，而不是16 patch版本。
• 正方形中心的焦点图案为矩形(增加MTF测量面积)，旨在减少自动边缘检测的干扰。
• 有四个注册标志，而不是三个，以方便自动区域检测。(投影变换需要四个特征。)
• 在左下角的配准标记之上还有一个标记用于检测图表的方向。


增强版与标准版的区别如下:

• 增加了6个额外的倾斜方块来测量图像边界附近的性能。
• 几个双曲楔，具有空间频率，类似于ISO标准中引用的CIPA图，用于视觉分析或与Imatest楔模块一起使用。
• 当使用允许颜色(喷墨或彩色LVT)的技术生产16个色块时，其颜色与行业标准的24色测试图相似。


此图将与全自动eSFR ISO模块一起工作。

扩展版

Imatest Extended ISO 12233:2014 E-SFR图具备增强图的所有特征(可能的话增加6个正方形、楔形和16个色块)，但它有16:9的长宽比，这使得它适用于高清电视和影院测量(它也适用于3:2的长宽比数码单反)。它完全符合标准。

此图将与全自动eSFR ISO模块一起工作。
