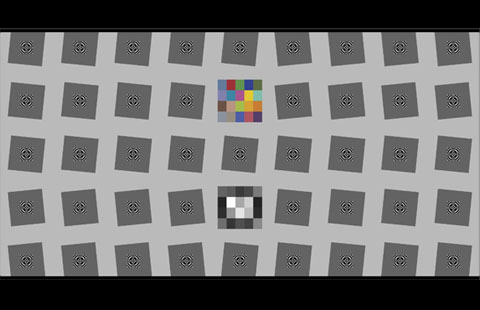

SFRplus测试图可以与imatest3.2或更高版本的SFRplus模块一起使用，来测量MTF、横向色差、失真、色调响应和颜色精度。SFRplus模块具有完全自动化的感兴趣区域检测功能。SFRplus图表提供了显著的优势,超过常用图表如ISO 12233图表,包括1)更少的浪费面积,2)的能力产生的地图锐度传感器表面,3)更好的测量精度由于较低的对比,和4)完全支持自动化测试。
对于大多数标准测试设置和设备，推荐使用此图表。根据传感器和设置限制选择大小。
选项包括:
这张图表有三种尺寸可供选择。建议使用中型图表来测试传感器达到12mp的成像系统，使用大型图表来测试传感器达到24mp左右，使用超大型图表来测试传感器超过24mp的尺寸。
纸张尺寸(包括页边距)
| 5x9 | |
|---|---|
| Medium | 24 |
| Large | 44 |
| X-Large | 44 |
活动区域
图表的活动区域包括顶部和底部失真条上下的空白。它比打印区域略大，打印区域由顶部和底部的变形条限定。空白区域包含在活动区域中，因为为了在SFRplus软件中启用自动化处理，图表的测试图像必须包含此空白区域。
| 5x9 | |
|---|---|
| Medium | 22 |
| Large | 33 |
| X-Large | 42 |
