这张图表和我们所有的喷墨打印图表都有一个大约MTF50的5个周期/毫米。在选择图表尺寸时请记住这一点。使用太小的带有高分辨率传感器的图表会导致图表的MTF降低相机系统的测量MTF。此外，重要的是要使用一个足够大的图表，以容纳最小的焦点距离，以及您的传感器的结果。
图表有五种主要尺寸可供选择，根据所选择的网格尺寸有不同的变化。建议使用中等大小的图表来测试传感器达到12mp以下的成像系统，使用大图表来测试超过12mp和接近24mp的传感器，使用超大型图表来测试传感器超过24mp的传感器。
纸张尺寸(包括页边距)
| 广场的尺寸 | ||
|---|---|---|
| 5x9 | 5x7 | |
| 超小 | 8.5" × 15" | 8.5" × 10" |
| 小 | 14" × 24" | 14" × 20" |
| 中 | 24" × 40" | 24" × 34" |
| 大 | 44" × 60" | 44" × 60" |
| 超大 | 44" × 74" | 44" × 64" |
活动区域
The active area of the chart includes white space above and below the top and bottom distortion bars. It is slightly larger than the printed area, which is bounded by the distortion bars on top and bottom. White space is included in active area because test images of the chart must include this white space in order to enable automated processing in SFRplus software.
| 广场的尺寸 | ||
|---|---|---|
| 5x9 | 5x7 | |
| 超小 | 7.85" × 15" | 6.75" × 10" |
| 小 | 12.5" × 24" | 13.5" × 20" |
| 中 | 22" × 39.22" | 22" × 33" |
| 大 | 33" × 59" | 40" × 59" |
| 超大 | 42" × 72" | 42" × 59" |

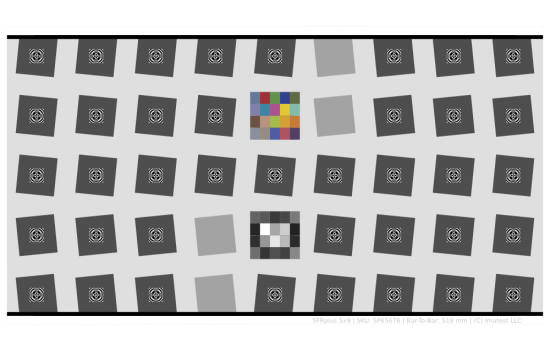

包含颜色图表可以测试颜色的准确性。如果选择颜色选项，“焦点星”辅助对焦的模式被20块色块图所取代。
Pre-distorted charts offer the ability to map the outer edges of a wide angle or fisheye lens using SFRplus. These distortion levels are available
| 标准 | 结构 (5x7) | 结构 (5x9) |
|---|---|---|
| 不畸变 | [0 0] | [0 0] |
| 畸变 | [0.833 1.123] | [0.833 1.375] |
| 畸变+ | [1.167 1.577] | [1.167 1.982] |
| 完全畸变 | [1.333 2.313] | [1.333 2.958] |
